關于ic卡電表的一些小知識

2019/1/29 13:44:00

　　簡介

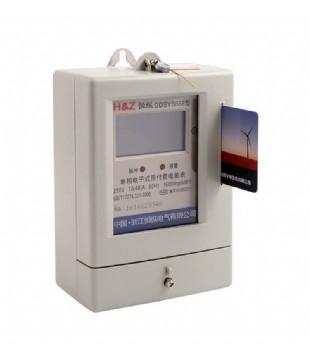

　　IC卡預付費電度表亦稱為IC卡預付費電能表、智能電表，是以IC卡作為電能量值數據傳輸介質，在電度表(電子式電度表或機械式電度表)中加入負荷控制部分等功能模塊，從而實現電量抄收和電量結算的智能型電度表。簡單來將就是，IC卡預付費電表由用戶交費對智能IC卡充值并輸入電表中,電表才能供電,表中電量用完后自動拉閘斷電,從而有效地解決上門抄表和收電費難的問題。同時,用戶的購電信息實行微機管理,方便進行查詢、統計、收費及打印票據等。

　　IC卡預付費電表內部是由基表、主控單片機芯片、數碼顯示、繼電器開關、ESAM模塊和IC卡接口組成。

　　用途

　　預付費電能表廣泛用于小區、物業、住宅、商場、居民、市場、寫字樓、公寓等

　　用戶需在供電部門交款購電,所購電量在售電機上被寫進用戶電卡,由電卡傳遞給電表,電卡經多次加密可以保證用戶可靠地使用。當所購電量用完后,表內繼電器將自動切斷供電回路。

　　工作原理

　　用戶持IC卡到供電部門交款購電,供電部門用售電管理機將購電量寫入IC卡中,用戶持IC卡在感應區刷非接觸式IC卡(簡稱刷卡,下同),即可合閘供電,供電后將卡拿走。當表內剩余電量等于報警電量時,拉閘斷電報警(或蜂鳴器報警),此時用戶在感應區刷卡即可恢復正常,此時用戶在感應區刷卡即可恢復供電;當剩余電量為零時,自動拉閘斷電,用戶必須再次持卡交費購電,才可以恢復用電。

　　工作主要由兩個功能系統完成:

測量系統和單片機處理系統。

　　測量系統:

是一塊單相電子式電能表。

　　工作原理為:

由分壓器完成電壓取樣,由取樣電阻完成電流取樣,取樣后的電壓電流信號由乘法器轉換為功率信號,經V/T變換后,推動計度器工作,并將脈沖信號輸入單片機系統。
